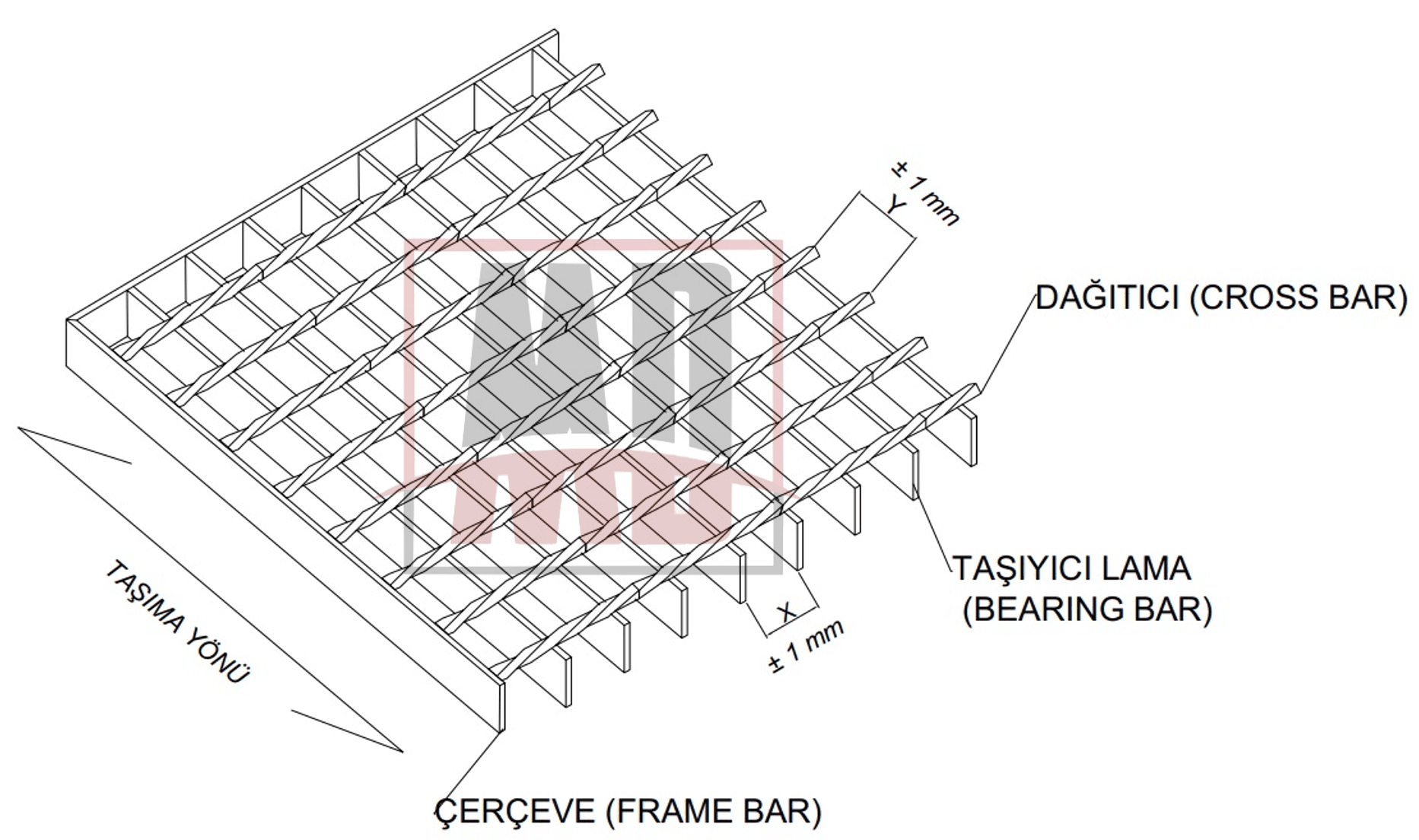

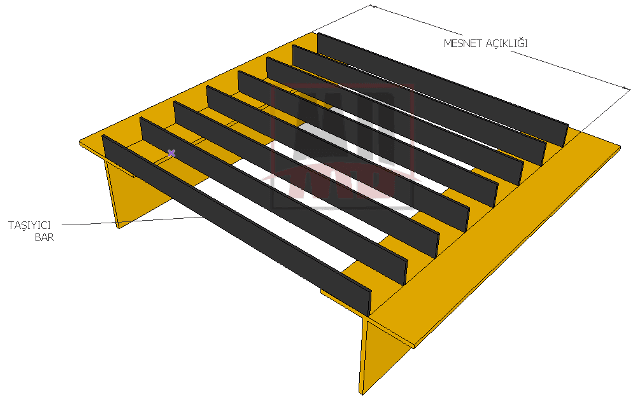

Taşıyıcı Yön

Taşıyıcı sistemde yer alan iki taşıyıcı profil üzerine konan ve yük  taşıyan lamalardır. Izgara gösteriminde ilk yazılan ölçüler taşıyıcı lama ölçüleridir.

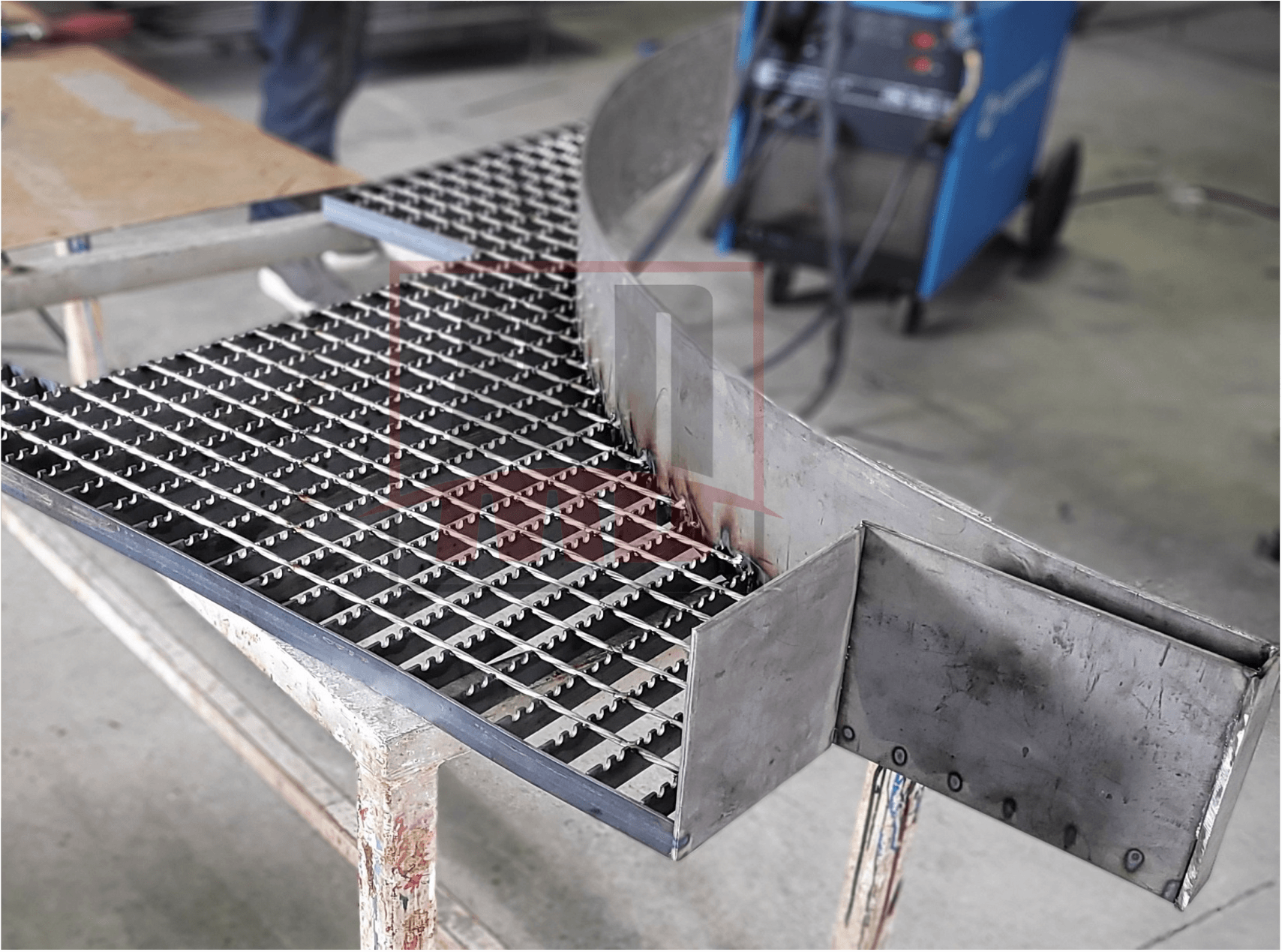

Tekmelik

Özellikle makine, ekipman çevreleri, boru geçişleri,

kolon etraflarına gelen ızgaralarda ayak çarpması veya ızgara kenarından bir şeyin düşmesini engellemek üzere kullanılan ve ızgaranın üzerine doğru uzayan çerçeveleme şeklidir.

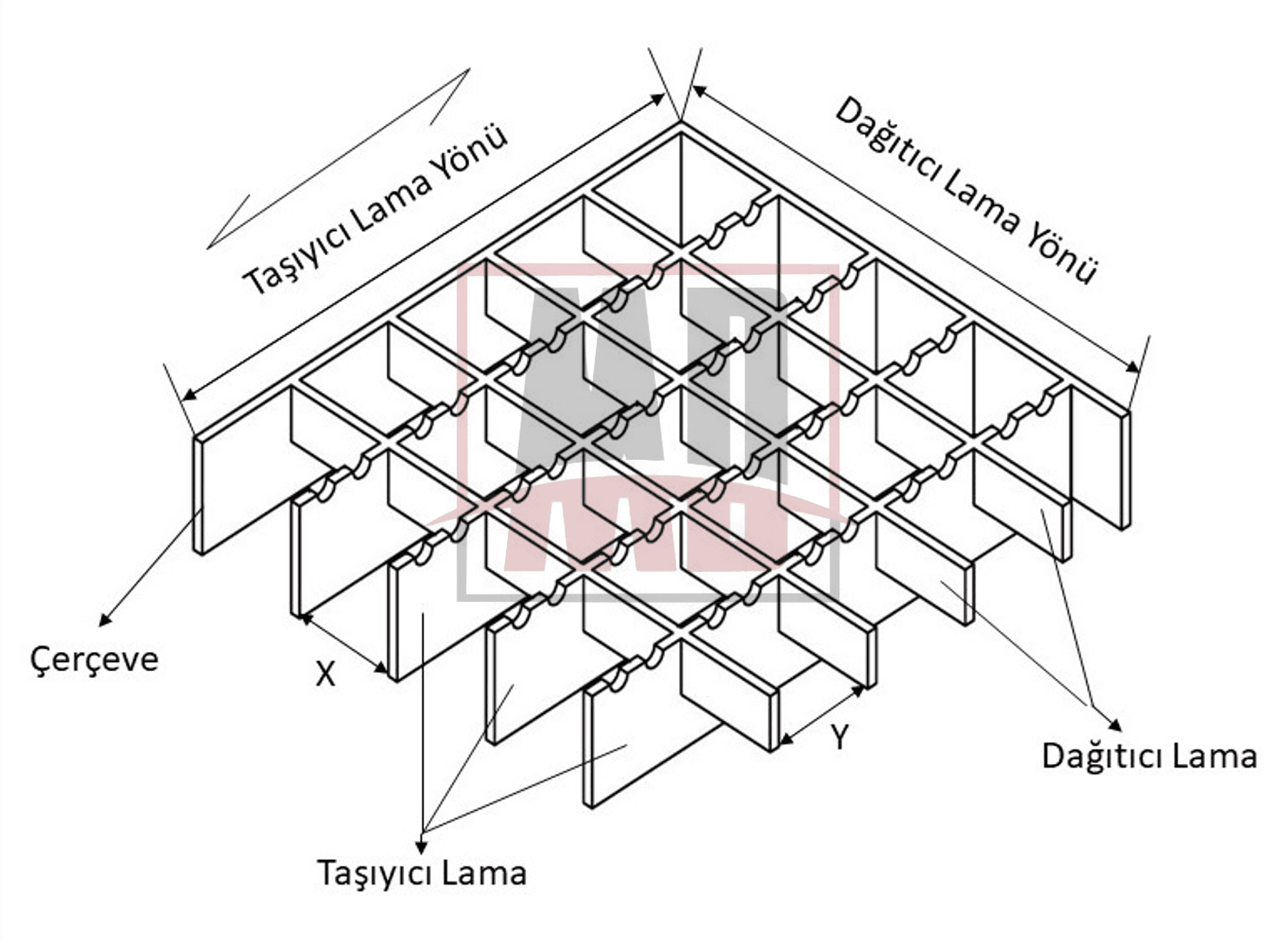

Göz Aralığı

Taşıyıcı lamaların (X) ve bağlayıcı çubukların (Y)  olan uzaklığıdır. Izgara gösteriminde ilk yazılan gözenek açıklığı taşıyıcı lamaların uzaklığını, ikinci yazılan ise bağlayıcı çubukların uzaklığını gösterir.

Yanaklık

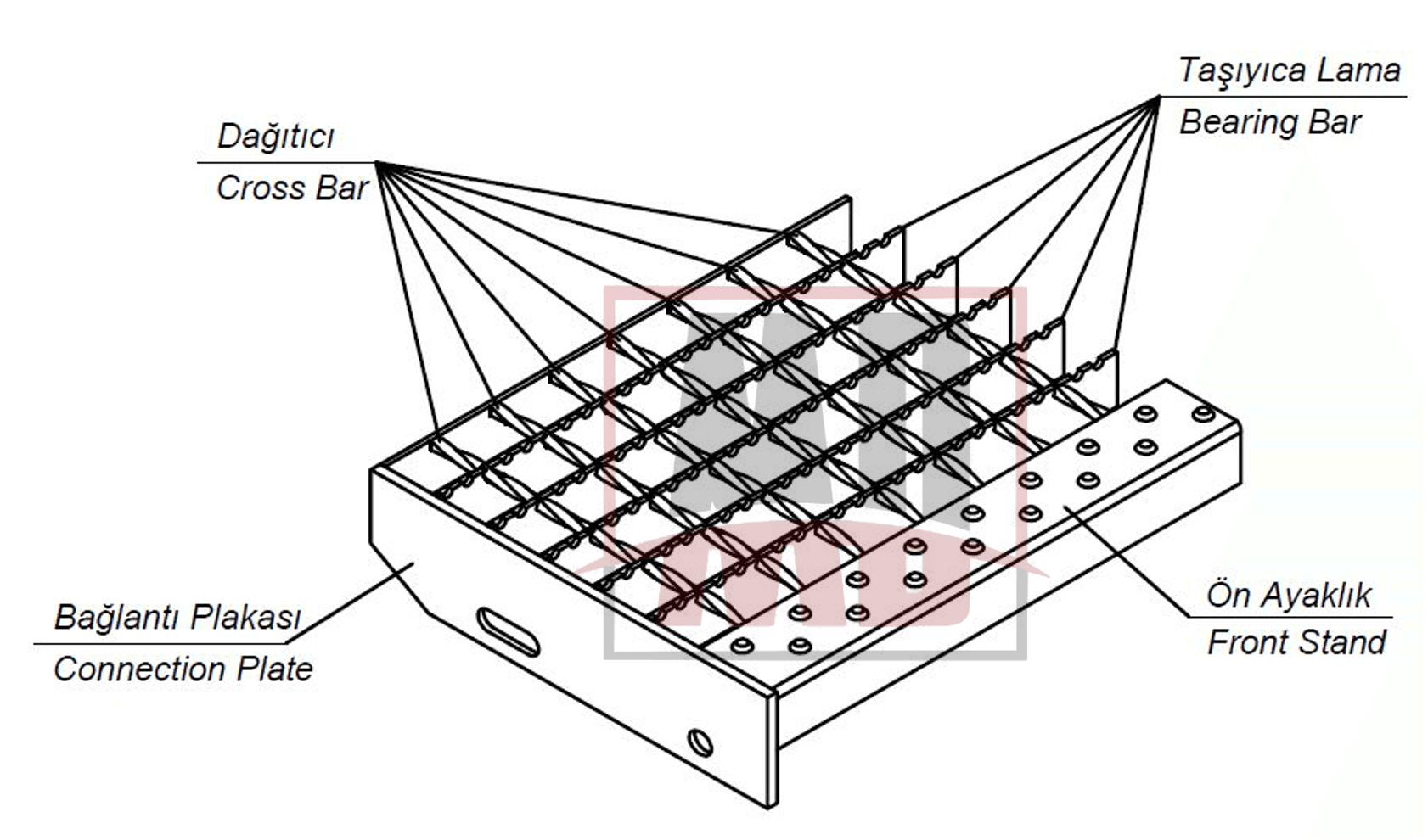

Bağlantı Plakası (Yanaklık) Basamakların her iki yanına kaynaklanan ve taşıyıcı sisteme cıvata ile bağlantısını sağlayan delikli metal plakalardır.

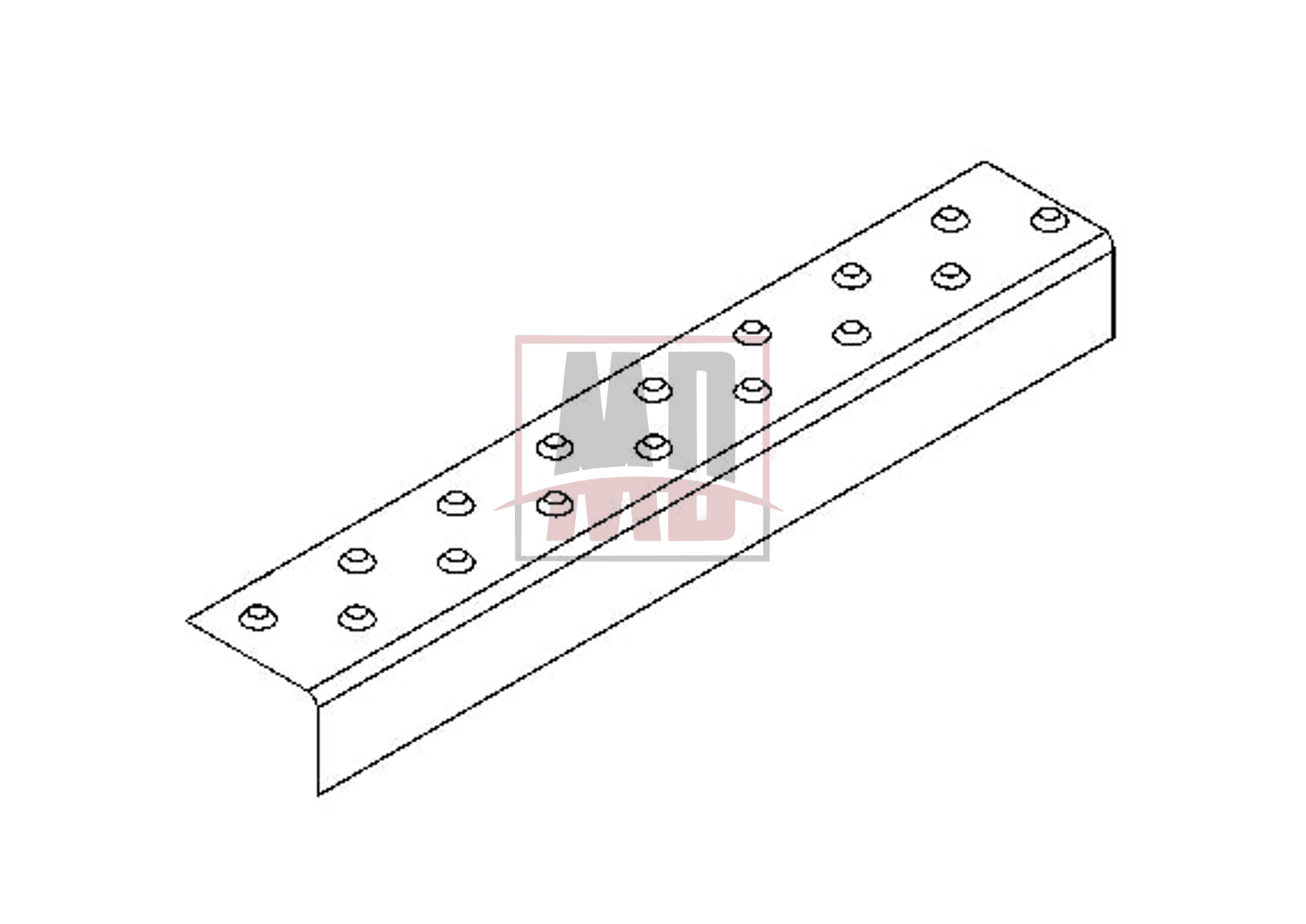

Burunluk

Basamakların ve istenildiği takdirde sahanlıkların ön tarafına kaynaklanan ve kayma riskini azaltıp, görünürlüğü artıran  delikli metal malzemedir. (Ön Ayaklık)
